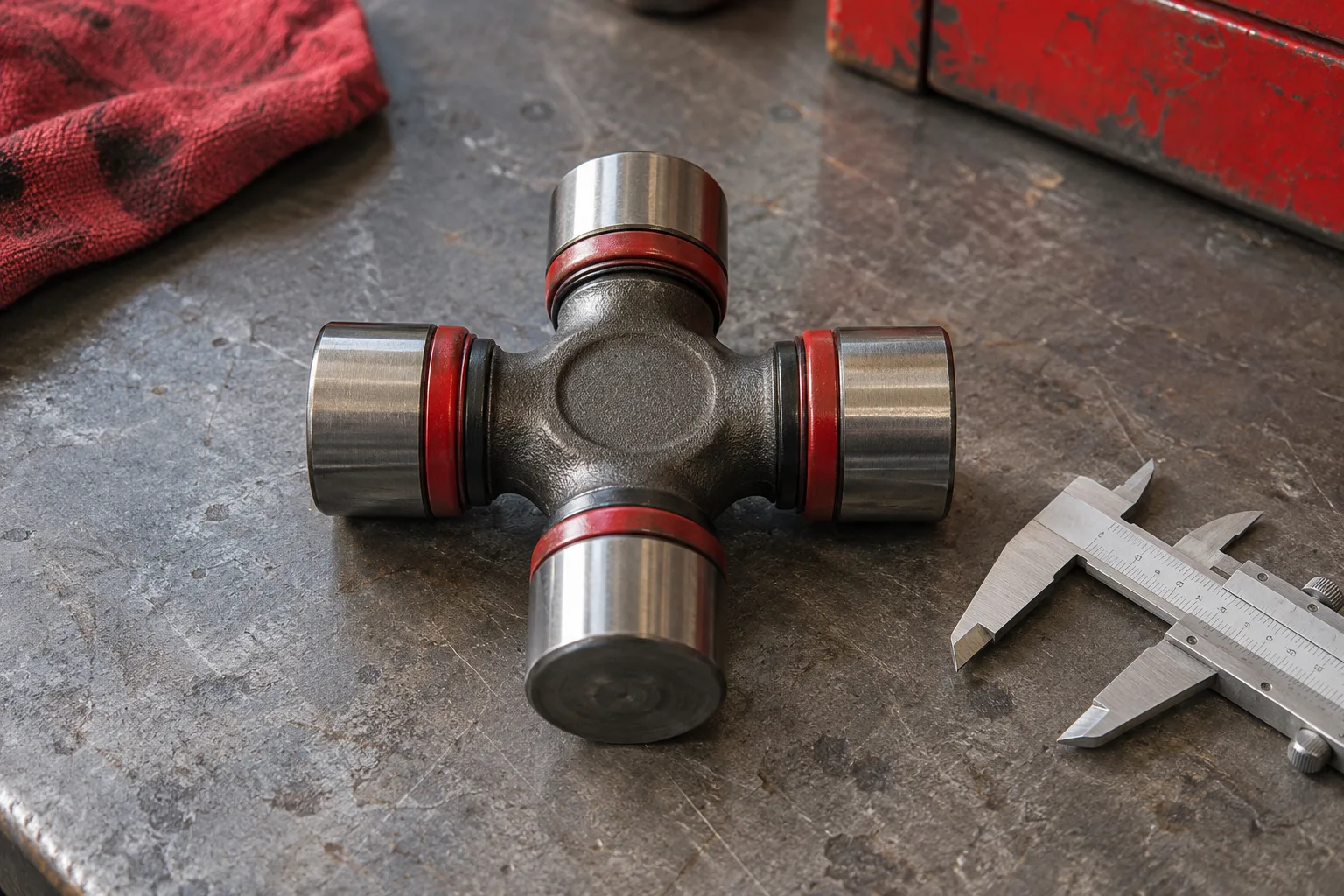

Pour identifier un croisillon de cardan, relevez le diamètre des coupelles et la dimension d’envergure définie par le catalogue, puis vérifiez la série et le type de retenue. Ce guide concerne une pièce déjà déposée et manipulable en sécurité ; il ne décrit pas la dépose d’une transmission.
Préparer les références avant les mesures
Recherchez les inscriptions sur la transmission, le croisillon et la documentation de la machine. Photographiez la pièce entière et ses quatre extrémités. Si la référence est encore lisible, transmettez-la avec les mesures plutôt que de remplacer l’identification par les seules dimensions.
Utilisez un pied à coulisse sur une pièce propre et stable. Si une coupelle manque, est déformée ou ne peut pas être positionnée correctement, signalez-le : la mesure doit être considérée comme incomplète. N’entreprenez pas de démontage uniquement pour suivre ce guide.
Repérer les deux cotes sur le schéma
Le schéma représente un croisillon symétrique à coupelles rondes, vu de dessus. D correspond au diamètre extérieur d’une coupelle ; L à l’envergure hors tout, coupelles correctement en place. Il sert à comprendre ces deux cotes, sans représenter une référence commerciale.
Attention à la convention du catalogue : certaines références se comparent avec une autre longueur, notamment une distance intérieure. Les tableaux Walterscheid distinguent ces dimensions. N’utilisez pas une cote intérieure pour remplir une colonne de longueur totale.
Faire un relevé exploitable
| Relevé | À transmettre |
|---|---|
| Diamètre des coupelles | Valeur mesurée en millimètres ; signaler toute différence entre les axes. |
| Envergure | Valeur mesurée et mention « hors tout » ou convention du catalogue. |
| Retenue et montage | Photos montrant les gorges, retenues et particularités visibles. |
| Marque et série | Inscriptions de la transmission et référence documentaire disponible. |
| État de l’échantillon | Coupelle manquante, usure ou déformation susceptible de fausser le relevé. |
Conservez les décimales réellement lues. N’arrondissez pas volontairement une cote pour la faire correspondre à une référence trouvée en ligne. Si les mesures se contredisent, faites vérifier la pièce plutôt que de choisir la valeur la plus proche.
Pourquoi deux cotes ne suffisent pas toujours
Les catalogues fabricants relient les dimensions à des séries et références. Le diamètre et l’envergure réduisent la recherche, mais il faut encore vérifier la définition des cotes et le montage correspondant. Une pièce de forme voisine n’est donc pas automatiquement interchangeable.

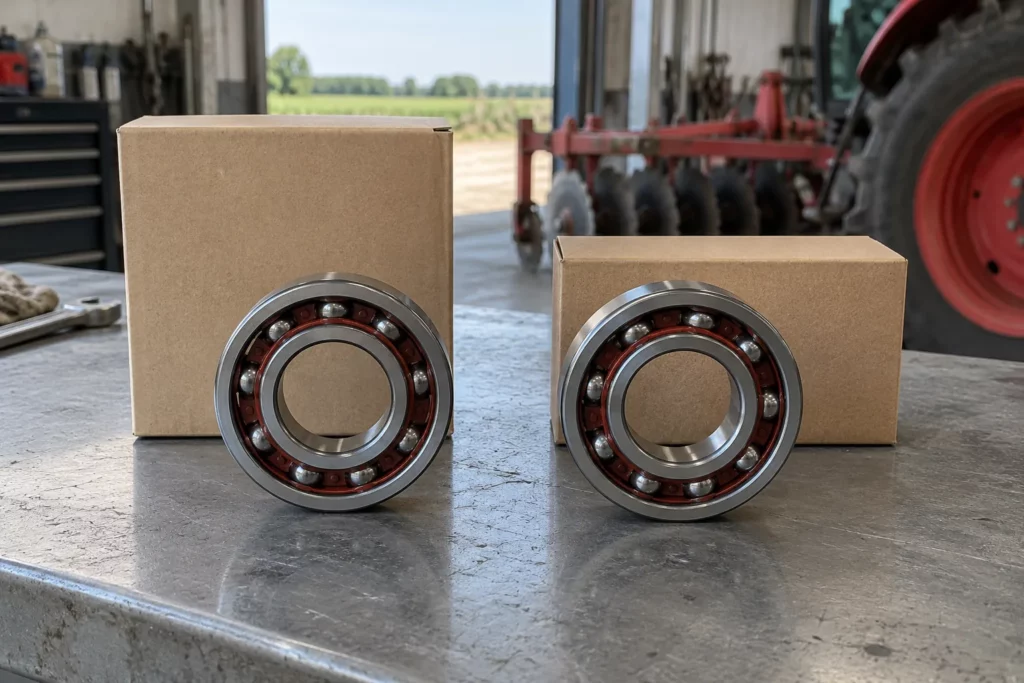

Avant de retenir une alternative, retrouvez les critères de choix entre pièce d’origine et adaptable. Ce raisonnement vaut aussi si l’ancienne transmission a déjà été remplacée : le modèle du tracteur n’identifie pas à lui seul le croisillon actuellement monté.
Transmettre votre demande au magasin
Préparez un dossier court : une photo d’ensemble, les marquages, une vue des coupelles et un relevé des deux cotes avec leur convention. Le magasin Maison Audebert pourra examiner votre demande de pièce agricole ; la référence et la disponibilité seront à confirmer.
Pour garder ces informations après l’intervention, utilisez la fiche de suivi d’entretien. La remise en place et la vérification de la transmission doivent suivre les instructions de son fabricant.
