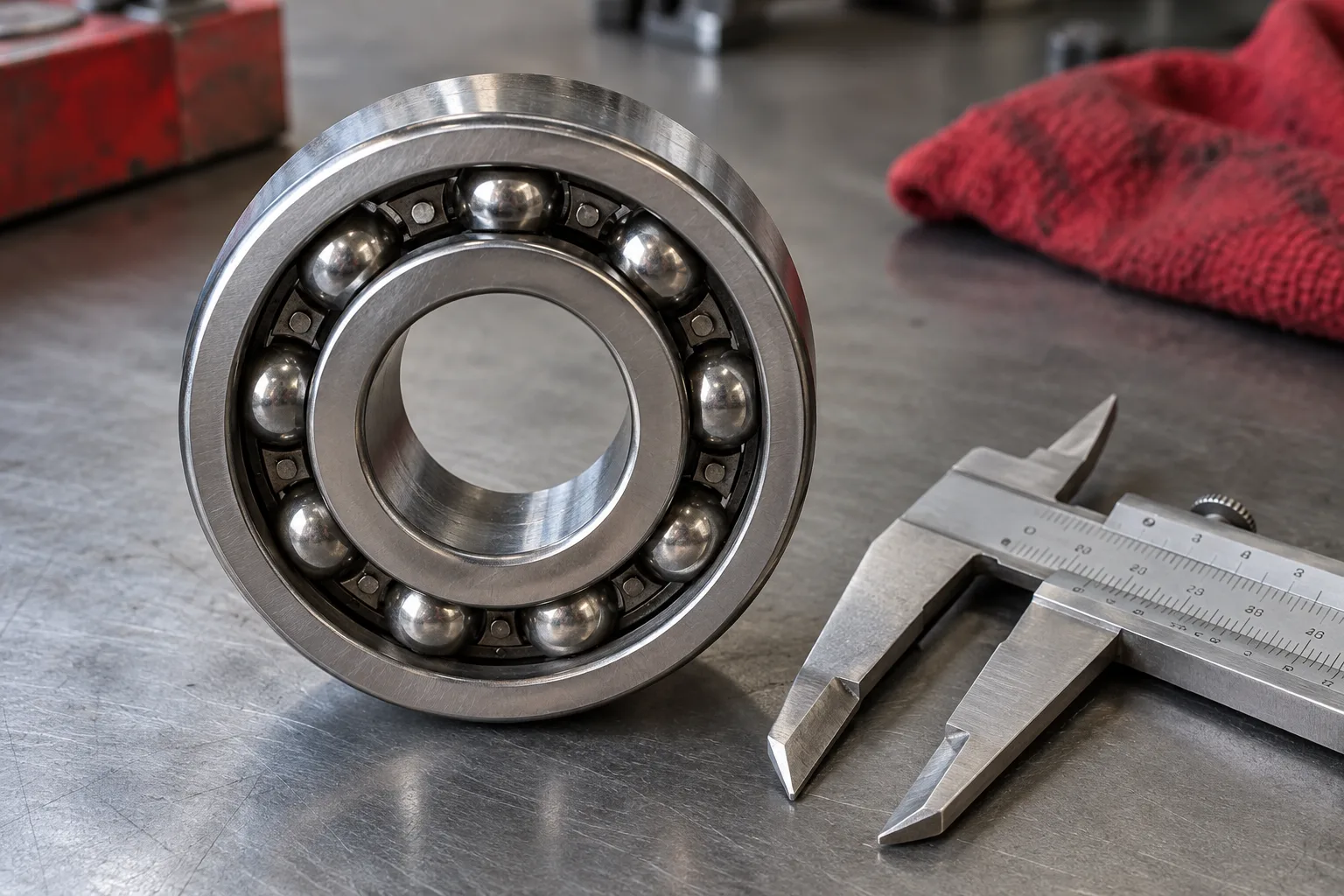

Pour identifier un roulement agricole, notez la désignation inscrite, mesurez l’alésage, le diamètre extérieur et la largeur si la pièce est déjà accessible en sécurité, puis documentez la machine et son application. Les trois dimensions ne suffisent pas toujours : une désignation complète et les suffixes peuvent préciser une exécution particulière.
Chercher la désignation avant de mesurer
Travaillez sur une pièce déjà déposée ou accessible en sécurité, machine immobilisée selon sa notice. Photographiez chaque marquage sur les bagues, le flasque ou le logement, ainsi que la pièce dans son contexte. Notez la marque du matériel, le modèle, le numéro de série et l’usage du roulement : roue, transmission, outil ou mécanisme auxiliaire.
Une désignation de roulement associe généralement un type et des dimensions, puis peut comporter des suffixes décrivant une exécution ou une spécificité. Une inscription incomplète sur une bague ne permet donc pas toujours de reconstituer la référence. La recherche au magasin porte sur votre application ; la référence et sa disponibilité sont à confirmer. Consulter les pièces d’origine et adaptables.
Relever les trois dimensions principales
Les cotes de base sont l’alésage d, le diamètre extérieur D et la largeur B. Notez l’unité et la méthode de mesure, sans arrondir une valeur pour la faire entrer dans une référence connue. Un pied à coulisse peut aider sur une pièce stable et accessible ; si une bague est marquée, déformée ou incomplète, signalez que la mesure est indicative.
Les exemples SKF montrent que deux constructions différentes peuvent partager les mêmes dimensions extérieures. Une référence de base ne remplace donc pas la lecture de la désignation complète. Relevez aussi les suffixes sans essayer de leur attribuer le sens trouvé dans le catalogue d’une autre marque.
Constituer un dossier vérifiable
| Information | À transmettre |
|---|---|
| Désignation visible | Texte complet, photo nette et emplacement de l’inscription. |
| Dimensions | d, D et B en millimètres, avec précision et méthode. |
| Exécution | Flasques, joints, collerette et suffixes inscrits ; le jeu interne ne se déduit pas d’une photo. |
| Machine | Marque, modèle, numéro de série et emplacement de la pièce. |
| Contexte | Application, symptômes constatés et état de l’ancien roulement. |
Ne déduisez pas une référence d’une cote trouvée sur internet si l’exécution ou l’application ne concorde pas. Si l’inscription est partielle ou si la pièce est inaccessible, indiquez clairement l’incertitude et transmettez les photos au magasin. Pour préparer l’échange, consultez les conseils pour trouver la bonne référence ou notre magasin de pièces détachées.
Garder les informations après le remplacement
Une fois la référence confirmée, conservez-la avec la facture et l’emplacement de la pièce sur la machine. Pour plusieurs outils semblables, identifiez chacun par son numéro de série : un dossier commun peut conduire à reprendre la référence du mauvais équipement.

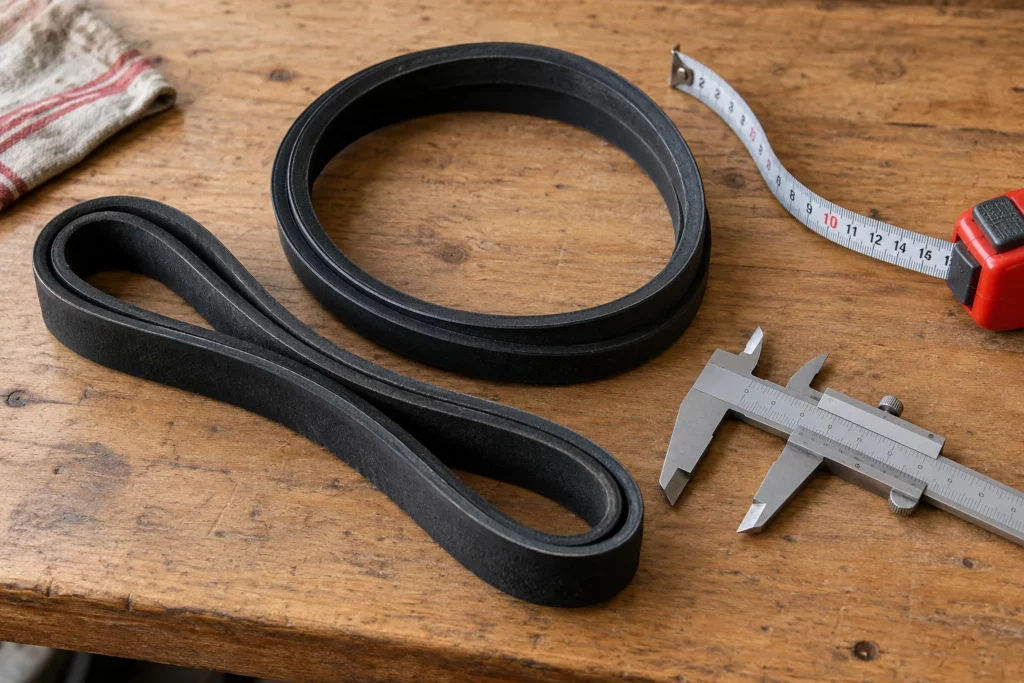

Pour une autre pièce de transmission, consultez également l’identification d’une courroie agricole. Chaque composant demande ses propres relevés.
